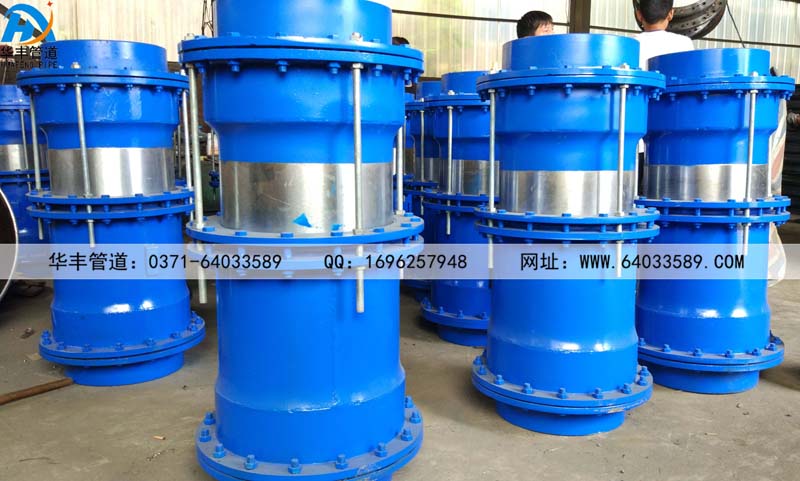

三維球形補償器
標簽：該產品可按照客戶要求訂做，如需訂做請向客服提供您的參數表
華豐竭誠為您服務，熱線電話0371-64033589
三維球形補償器：
三維球形補償器由兩個球形結構元件和一個套筒結構元件所組成。球形結構元件作徑向撓曲的角向位移，套筒結構元件作軸向的線位移。
本球形結構元件和套筒結構元件均可以獨立安裝。獨立安裝時，球形結構元件能解決管道彎曲補償，套筒結構元件能解決管道軸向伸縮補償。
當兩個球形結構元件和一個套筒結構元件組合時，形成能同時吸收三維膨脹量的肘節結構。
三維球形補償器偏轉角度大、軸向位移大、能有效的吸收鍋爐較大的向下位移量。
三維球形補償器選擇時，如水平安裝，主要吸收鍋爐向下位移量，即三維球形補償器角向位移量，此時應該選用角向補償量大、軸向的位移量小的三維球形補償器。反之，垂直安裝，主要吸收的也是鍋爐向下位移；即三維球形補償軸向位移量，此時應選用角向補償量小，軸向的位移大的三維球形補償器。
三維球形補償器的編制規格按公制定為DN200~DN600共9種；編制規格按英制定為：18"、20"、22"、24"、26"、28"、30"、32"共8種；編制規格按長度定為：1200~3000共5種；總規格合記為85種。
三維球形補償器技術參數：
位移值：角向位移≤4~±12°，軸向位移50mm~300mm
工作溫度：≤220℃和220℃~450℃兩種。
設計選型時請盡可能增加補償器的長度，減少角度補償。設計冷拉值一般選擇徑向補償量的2/3。
更多產品詳情可來電咨詢
|
標號 |
公稱通徑 DN |
管道外徑 DW |
D |
L |
大軸向位移 |
大徑向位移 |
質量 |
||
|
a=4° |
a=8° |
a=12° |
|||||||
|
mm |
kg |
||||||||
|
D-LD2000-65501 |
200 |
219 |
354 |
1200 |
100 |
53 |
105.8 |
158 |
153.9 |
|
D-LD2000-65502 |
250 |
273 |
408 |
198.5 |
|||||
|
D-LD2000-65503 |
300 |
325 |
480 |
266.4 |
|||||
|
D-LD2000-65504 |
350 |
377 |
532 |
311.9 |
|||||
|
D-LD2000-65505 |
400 |
426 |
592 |
376.6 |
|||||
|
D-LD2000-65506 |
450 |
480 |
648 |
438.3 |
|||||
|
D-LD2000-65507 |
500 |
530 |
708 |
510.0 |
|||||
|
D-LD2000-65508 |
550 |
580 |
761 |
608.1 |
|||||
|
D-LD2000-65509 |
600 |
630 |
816 |
660.4 |
|||||
|
D-LD2000-65510 |
18” |
457.2 |
623 |
404.0 |
|||||
|
D-LD2000-65511 |
20” |
508 |
686 |
482.0 |
|||||
|
D-LD2000-65512 |
22” |
558.8 |
737 |
537.9 |
|||||
|
D-LD2000-65513 |
24” |
609.6 |
796 |
639.4 |
|||||
|
D-LD2000-65514 |
26” |
660.4 |
840 |
726.9 |
|||||
|
D-LD2000-65515 |
28” |
711.2 |
906 |
938.1 |
|||||
|
D-LD2000-65516 |
30” |
762 |
958 |
1056.8 |
|||||
|
D-LD2000-65517 |
32” |
812.8 |
1040 |
1127.5 |
|||||
更多產品詳情可來電咨詢
聯系人：王先生 13783416000 魏女士 13683712868
