單法蘭傳力接頭性能特點：

　　傳力接頭是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而切對泵、閥們等設備起到一定保護作用。

單法蘭傳力接頭安裝簡要說明：

　　VSSJAFG型單法蘭傳力接頭適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

傳力接頭分類有：單發蘭傳力接頭、雙法蘭傳力接頭、可拆式雙法蘭傳力接頭。

傳力接頭材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

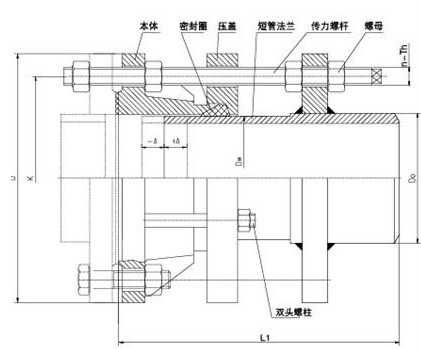

VSSJAFG型單法蘭傳力接頭技術參數

公稱通徑DN	管子外徑 Dw	外形尺寸		法蘭連接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76

VSSJAFG型單法蘭傳力接頭材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	短管法蘭	1	Q235A、20、16Mn
5	螺柱	n	Q235A、35、1Cr18Ni9Ti
6	螺母	5n	Q235A、20、1Cr18Ni9Ti

更多產品詳情可來電咨詢
聯系人：王先生 13783416000 魏女士 13683712868

上一篇：VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭

下一篇：SSJB-3(BY)型壓蓋式松套限位伸縮接頭

全國銷售熱線
0371-64033589

銷售咨詢電話
18638168566,13683712868
13783416000（技術）

關于華豐: ·公司簡介; ·案例展示; ·技術指導; ·公司新聞; ·企業文化; ·公司圖庫

產品中心: ·補償器系列; ·伸縮接頭系列; ·傳力接頭系列; ·伸縮器系列; ·橡膠接頭系列; ·防水套管系列

服務與支持: ·售后服務; ·銷售區域; ·聯系我們; ·資質榮譽; ·客戶見證; ·華豐風采

熱銷產品: ·球形補償器; ·焊接式球形補償…; ·三維球形補償器…; ·雙球球形補償器…; ·旋轉補償器; ·壓緊式無推力旋…

版權所有：華豐管道地址：河南省鞏義市西村開發區 服務熱線：0371-64033589 管理入口E-MAIL: 1696257948@qq.com 手機: 18638168566,13783416000
網站備案/許可證號：豫ICP備11026537號-5

豫公網安備 41910102000259號 技術支持：鞏義開啟網絡

本網站支持新廣告法，為不影響客戶瀏覽，頁面區域用詞正在排查修改，本店所有頁面絕對化用詞和功能性用詞在此聲明前全部失效，不接受不妥協任何形式的絕對化用詞和功能性用詞賠付，希望各位消費者理解，職業打假人高抬貴手。

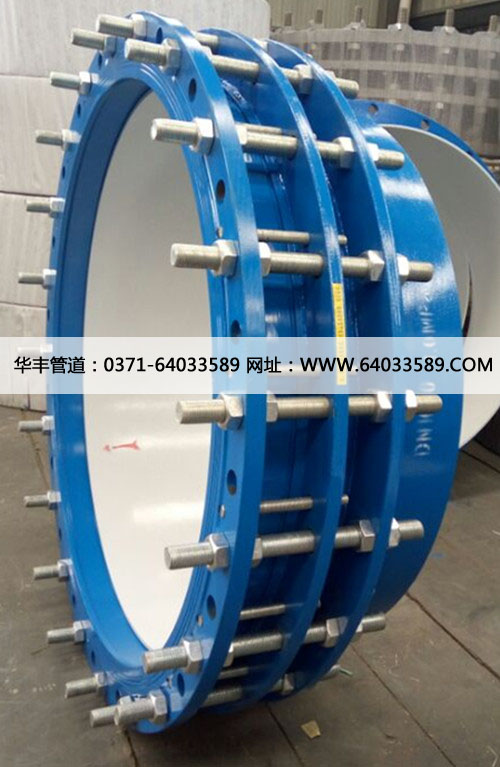

VSSJAFG型單法蘭傳力接頭
